قالب تزریق پلاستیک یکی از اصلی‌ترین ابزارهای تولید قطعات پلاستیکی است که از اجزای مختلفی تشکیل شده است. در این مقاله، به بررسی اجزای مهم قالب تزریق پلاستیک، استانداردهای انتخاب صفحات قالب و نکاتی برای بهینه‌سازی فرآیند ساخت قالب می‌پردازیم.
مجموعه مهندسی افرا: پیشرو در طراحی و ساخت قالب تزریق پلاستیک
برای کسب اطلاعات بیشتر و مشاوره رایگان، با ما تماس بگیرید.
شماره تماس: 09125609918
اجزای اصلی قالب تزریق پلاستیک
1. صفحات قالب (Mold Plates)
صفحات قالب شامل صفحه ثابت و صفحه متحرک است که وظیفه نگهداری سایر اجزا را بر عهده دارند.
2. حفره و مغزی قالب (Cavity & Core)
این اجزا شکل نهایی قطعه را تعیین می‌کنند. حفره بخش خارجی و مغزی بخش داخلی قطعه را می‌سازند. ادامه مطالب…
3. سیستم راهگاهی (Runner System)
مواد مذاب از طریق راهگاه و گیت به داخل حفره قالب هدایت می‌شوند.ادامه مطالب…
4. سیستم خنک‌کننده (Cooling System)
با استفاده از کانال‌های آب یا روغن، دمای قالب کنترل شده و کیفیت محصول بهبود می‌یابد.ادامه مطالب.
5. سیستم پران (Ejection System)
برای خارج کردن قطعه از قالب، از پین‌های پران و صفحه پران استفاده می‌شود.ادامه مطالب…
6. بوش تزریق (Sprue Bush)
این بخش مواد مذاب را از نازل دستگاه به قالب منتقل می‌کند.
7. حلقه موقعیت‌یاب (Locating Ring)
به تنظیم دقیق قالب روی دستگاه کمک می‌کند.
8. حلقه موقعیت‌یاب (Locating Ring)
هوای محبوس‌شده در قالب را تخلیه می‌کند تا از ایجاد نقص در قطعه جلوگیری شود.
9. راهنماها (Guide Pins)
برای هم‌راستایی دقیق صفحات قالب مورد استفاده قرار می‌گیرند.
10. سیستم کشویی (Slider System)
در قطعات دارای زوایای منفی، این سیستم برای آزادسازی قطعه استفاده می‌شود.
استانداردهای انتخاب صفحات قالب
برای انتخاب صفحات قالب، موارد زیر باید رعایت شوند:
جنس صفحات: معمولاً از فولادهای سخت‌کاری‌شده مانند P20، 1.2311 یا 1.2738 استفاده می‌شود.

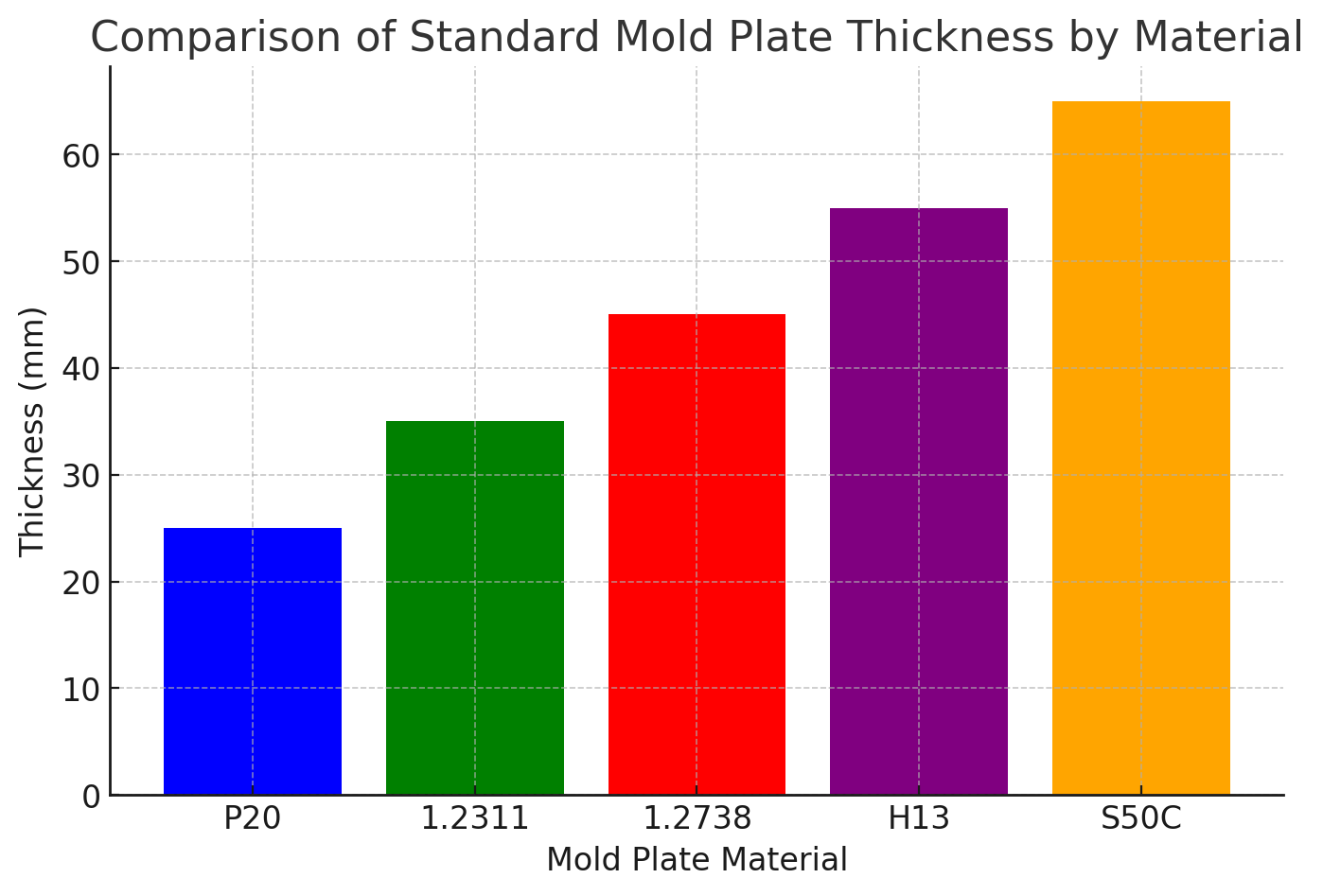

ضخامت صفحات: بسته به اندازه و فشار تزریق، ضخامت صفحات متغیر است.
نوع پرداخت سطحی: برای بهبود کیفیت قطعه، سطح داخلی قالب صیقل داده می‌شود.
استانداردهای رایج: استانداردهایی مانند DME، HASCO و MISUMI برای انتخاب صفحات قالب به کار می‌روند.
روش انتخاب ابعاد صفحات قالب
انتخاب ابعاد صفحات قالب به عوامل متعددی بستگی دارد که مهم‌ترین آن‌ها عبارت‌اند از:
اندازه و شکل قطعه تولیدی: هر چه قطعه بزرگ‌تر باشد، ابعاد صفحات قالب نیز باید متناسب با آن افزایش یابد.
نیروی قفل‌شدگی دستگاه تزریق: صفحات قالب باید به اندازه‌ای مقاوم باشند که در برابر فشار تزریق دفرمه نشوند.
نوع و مقدار مواد مصرفی: برخی مواد پلاستیکی نیاز به فشار تزریق بالاتری دارند که در نتیجه نیازمند صفحات ضخیم‌تر و مقاوم‌تر هستند.
ساختار کلی قالب: در قالب‌های چند حفره‌ای، صفحات باید بزرگ‌تر طراحی شوند تا تمامی حفره‌ها را در بر بگیرند.
ضخامت استاندارد: معمولاً ضخامت صفحات قالب بین 20 تا 100 میلی‌متر متغیر است و بر اساس استانداردهای بین‌المللی تعیین می‌شود.
مجموعه مهندسی افرا: پیشرو در طراحی و ساخت قالب تزریق پلاستیک
برای کسب اطلاعات بیشتر و مشاوره رایگان، با ما تماس بگیرید.
شماره تماس: 09125609918
قالب تزریق پلاستیک ابزاری برای تولید قطعات پلاستیکی با دقت بالا و تیراژ زیاد است که در صنایع مختلف مانند خودروسازی، پزشکی و بسته‌بندی کاربرد دارد.
جنس مواد اولیه قالب، کیفیت طراحی، نگهداری منظم و میزان فشار تزریق از عوامل مهم در افزایش طول عمر قالب هستند.
قالب تک‌حفره‌ای تنها یک قطعه در هر بار تزریق تولید می‌کند، در حالی که قالب چندحفره‌ای قابلیت تولید چندین قطعه به‌صورت هم‌زمان را دارد که موجب افزایش بهره‌وری تولید می‌شود.
انتخاب صفحات قالب بر اساس جنس مواد، ضخامت، فشار تزریق و استانداردهای صنعتی انجام می‌شود تا قالب از استحکام و دوام کافی برخوردار باشد.
بله، قالب‌های تزریق پلاستیک می‌توانند بر اساس نیاز مشتری، طراحی و ساخته شوند تا بهترین عملکرد را برای تولید قطعه موردنظر داشته باشند.
نتیجه‌گیری
انتخاب صحیح اجزا و استانداردهای قالب تزریق پلاستیک تأثیر مستقیمی بر کیفیت و دقت قطعات تولیدی دارد. همچنین، توجه به ابعاد مناسب صفحات قالب می‌تواند عملکرد قالب را بهینه کرده و طول عمر آن را افزایش دهد. برای کسب اطلاعات بیشتر درباره ساخت قالب تزریق و دیگر خدمات ما، به صفحه اصلی سایت مراجعه کنید.
